Installazione guidata
Il localizzatore GPS fisso può essere installato sul veicolo in pochi
minuti, semplicemente collegando i cavi di alimentazione.
L'installazione è molto semplice e prevede 3 passi:
- Attivazione del localizzatore
- Installazione sul veicolo
- Verifica dell'installazione
Segui le indicazioni del manuale e ricorda che il team di assistenza è sempre disponibile per aiutarti in caso di necessità. Per garantire il corretto collegamento dei cablaggi consigliamo di rivolgersi ad un elettrauto.
Il localizzatore GPS fisso può essere installato sul veicolo in pochi
minuti, semplicemente collegando i cavi di alimentazione.
L'installazione è molto semplice e prevede 3 passi:
- Attivazione del localizzatore
- Installazione sul veicolo
- Verifica dell'installazione
Segui le indicazioni del manuale e ricorda che il team di assistenza è sempre disponibile per aiutarti in caso di necessità. Per garantire il corretto collegamento dei cablaggi, consigliamo di rivolgersi ad un elettrauto.
1 Attivazione del localizzatore GPS
Per prima cosa devi attivare il localizzatore GPS. Vai alla pagina Attivazione e
inserisci il codice IMEI e il codice seriale come richiesto. Entrambi i
codici sono visibili sul localizzatore, come mostrato in figura.
Prima
di effettuare l'installazione del dispositivo sul veicolo, consigliamo
di fare una foto dei codici per conservarla
in caso di necessità.
Clicca qui per andare all'attivazione
1 Attivazione del localizzatore GPS
2 Installazione sul veicolo
Per l'utilizzo di base è necessario collegare il localizzatore GPS all'alimentazione
del veicolo tramite il cavo ROSSO (+) e il cavo NERO (-). Il dispositivo
deve essere installato all'interno dell'abitacolo del veicolo.
Per garantire il corretto collegamento dei cablaggi consigliamo di rivolgersi
ad un elettrauto. L'installazione è molto semplice e può essere effettuata
in pochi minuti.
Per l'utilizzo delle funzioni avanzate (es. blocco avviamento motore)
consultare i punti seguenti della guida.
2 Installazione sul veicolo

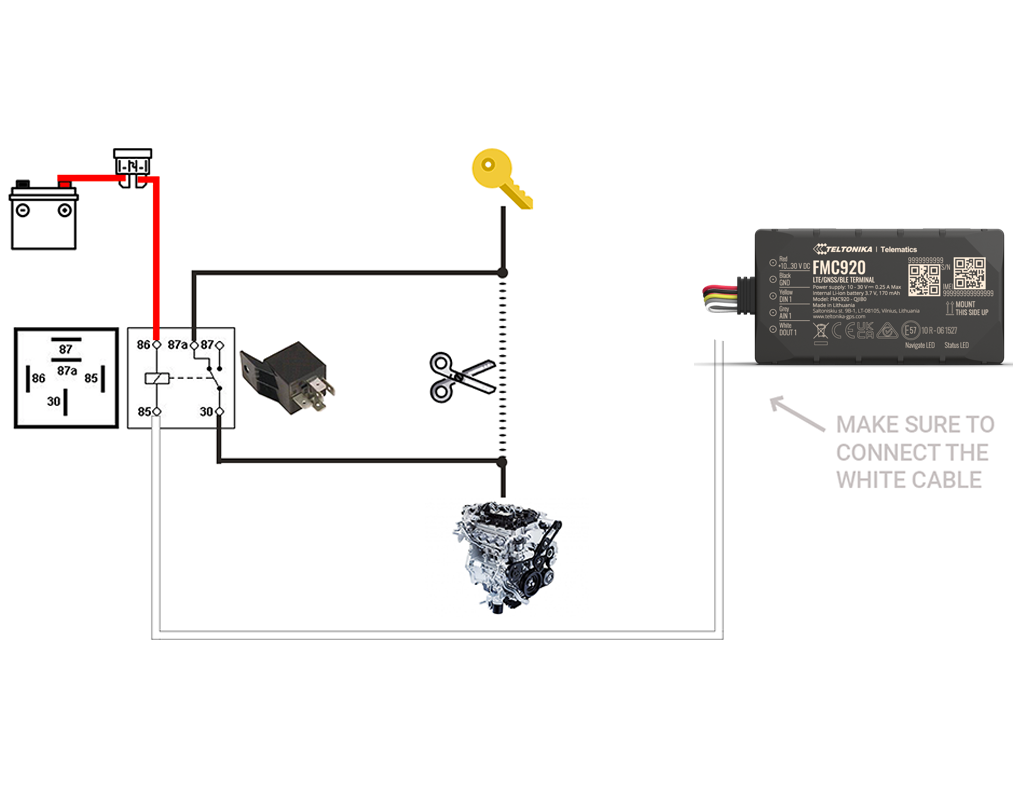

2b Collegamento per blocco motore (*opzionale)
Per procedere all'installazione del blocco avviamento motore occorre seguire
questi passi:
- interrompere la linea di alimentazione del motorino di avviamento, collegare un capo al pin 87a del relay e un capo al pin 30 del relay
- collegare il pin 86 del relay all'alimentazione permanente del veicolo
- proteggere il collegamento con un fusibile da 2A
- collegare il pin 85 del relay l pin 6 del localizzatore (filo BIANCO)
2b Collegamento per blocco motore (*opzionale)
2c Collegamento per ingressi (*opzionale)
È possibile effettuare dei collegamenti tra il localizzatore e alcuni
ingressi generici, come ad esempio il controllo apertura porte, pulsanti
generici, attivazione di prese di forza, etc. Generalmente, questo tipo
di collegamenti viene fatto allo scopo di attivare degli allarmi specifici.
Per poter effettuare questo genere di collegamenti è necessario collegare
il filo GIALLO, come mostrato in figura.
2c Collegamento per ingressi (*opzionale)
3 Verifica installazione corretta
Accedi a Flotta in Cloud direttamente dal sito web, oppure scarica l'App sul
tuo smartphone. (*Disponibile sui maggiori Store)
Dopo aver completato l'installazione del localizzatore GPS, assicurati
che il veicolo si trovi in uno spazio aperto per garantire una corretta
ricezione del segnale. Se dopo circa 15 minuti non vedi la posizione GPS
del tuo veicolo sulla mappa, allora muovi il veicolo.
Per qualsiasi dubbio o necessità il nostro team di assistenza è sempre
a disposizione per aiutarti. Puoi inviare un ticket di assistenza da Flotta in Cloud.
3 Verifica installazione corretta
Caratteristiche tecniche del GPS tracker FMC920
- Localizzatore già configurato e pronto all'uso
- SIM card con roaming dati inclusa
- Supporto GPS & GLONASS
- Connettività rete 4G
- Sensori per rilevamento allarmi
- Alimentazione 6V - 30V
- IP54
- Backup batteria Li-Ion 170mAh
- Dimensione 79x43x12mm (LxWxH)
- Peso 54g
Caratteristiche tecniche del GPS tracker FMC920
